특 징

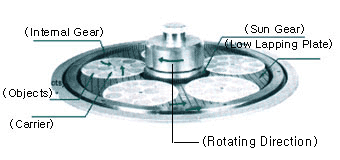

  1. 4WAY 방식에 의 해 상ㆍ하정반이 각각 반대 방향으로 회전하고, 그 사이에서 캐리어가 자전하면서 하정반의 회전 방향에 대해서 공전하기 때문에 캐리어내의 가공물에는 4방향의 동작이 적용됩니다.
    그리고 상ㆍ하정반 및 캐리어의 회전비가 가공물을 양면으로 동시에 일정량씩 가공 하도록 설정되어 있기 때문에 짧은 가공 시간에도 고정도의 랩핑 가공이 가능하고, 또 캐리어에 무리가 없기 때문에 극박막의 가공이 가능할(FSP-5) 뿐만아니라, 캐리어, 인터날 기어 및 태양 기어의 마모를 최소한으로 하고 있습니다.
  2. 감압장치, 소프트스타트 장치에 의해 제품에 대한 시동시, 정지시에 있어서 여분의 하중 및 충격을 최대한 감소 시키기 때문에 가공물의 파손등에 의한 불량 발생을 최소한으로 방지한다.
  3. 타이머 및 카운터에 의한 가공 시간 제어가 가능하기 때문에 가공물의 두께를 용이하게 제어한다.
  4. 무단 변속기를 설치 해서 가공물에 최적인 회전수를 세팅할 수 있고 제품을 능률적으로 가공 가능합니다.
  5. 상ㆍ하정반의 평면도는 수정캐리어를 이용해서 쉽게 유지할 수 있습니다.
    랩핑 폴리싱의 기계 구조는 같은 구조이며 가공물에 따라서 정반의 재질이 달라지고 사용 연마제를 선정 하는 것에 의해 구분 된다.

최적 가공품
광학 연마 .세라믹 .수정진동자 .반도체 .CCD필터 .MGO
전자부품 .AL HDD DISK.PZT.
GLASS HDD.유압부품 . 트리머.서미스터 SEAL.FILTER.GaAs.LiNbO3.GGG.PTC.





SPEC   \   TYPE
TLP-4BL
TLP-5BL
Diameter of plate 265φx 114φx 25t 285φx 110φx 25t 386φx 155φx 30t 635φx 240φx 30t 635φx 240φx 30t
Max size product 70φ 80φ 110φ 180φ 180φ
Diameter of carrier 99.6φ (P.C.D) 105.8φ (P.C.D) 139.3φ (P.C.D) 228.5φ (P.C.D) 228.5φ (P.C.D)
Number of carrier 5pcs 5pcs 5pcs 5pcs 5pcs
Lower plate rpm 0~100rpm 0~100rpm 0~60rpm 0~60rpm 0~60rpm
Main motor 0.75kw 0.75kw 1.5kw 2.2kw 3.7kw
Net weight 400kg 450kg 1000kg 1800kg 1830kg

SPEC   \   TYPE

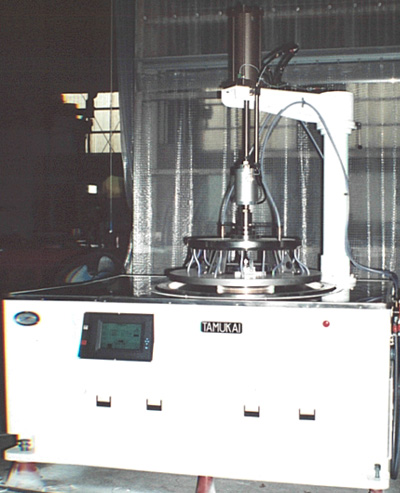

TLP-12BP
TLP-15BL
TLP-15BP
TLP-18BL
Diameter of plate 780φx 310φx 35t 780φx 110φx 35t 1022φx 346φx 47t 1022φx 240φx 40t 1196φx 395φx 50t
Max size products 220φ 220φ 310φ 310φ 420φ
Diameter of carrier 283.6φ(P.C.D) 283.6φ(P.C.D) 384φ(P.C.D) 384φ(P.C.D) 450φ(P.C.D)
Number of carrier 5pcs 5pcs 5pcs 5pcs 5pcs
Lower plate rpm 0~60rpm 0~60rpm 0~56rpm 0~56rpm 0~56rpm
Main moter 3.7kw 5.5kw 7.5kw 11kw 11kw
Net weight 2500kg 2580kg 4200kg 4250kg 7000kg

SPEC   \   TYPE
TLP-18BP
TLP-20BL
TLP-20BP
TLP-22BL
TLP-22BP
Diameter of plate 1196φx 395φx 40t 1364φx 436φx 50t 1364φx 436φx 45t 1486φx 482φx 55t 1486φx 482φx 50t
Max size products 420φ 450φ 450φ 480φ 480φ
Diameter of carrier 450φ(P.C.D) 509φ(P.C.D) 509φ(P.C.D) 549φ(P.C.D) 549φ(P.C.D)
Number of carrier 5pcs 5pcs 5pcs 5pcs 5pcs
Lower plate rpm 0~56rpm 0~56rpm 0~56rpm 0~50rpm 0~50rpm
Main moter 15kw 15kw 22kw 22kw 30kw
Net weight 7100kg 8500kg 8600kg 10000kg 10100kg

SPEC   \   TYPE
TLP-24BL
TLP-24BP
TLP-28BL
TLP-28BP
REMARK
Diameter of plate 1642φx 544φx 60t 1652φx 544φx 50t 1965φx 750φx 60t 1975φx 740φx 50t
Max size products 550φ 550φ 660φ 660φ
Diameter of carrier 607.4φ(P.C.D) 607.4φ(P.C.D) 711.4φ(P.C.D) 711.4φ(P.C.D)
Number of carrier 5pcs 5pcs 5pcs 5pcs
Lower plate rpm 0~50rpm 0~50rpm 0~45rpm 0~45rpm
Main moter 22kw 30kw 30kw 37kw
Net weight 13500kg 12000kg 16000kg 14000kg

****L:lapping machine ,P:Polishing machine****
